옥탑방 지붕 구조 — 단열층은 어디에 있을까
옥탑방 결로 원인을 이해하려면 먼저 지붕 구조의 층 구성을 알아야 합니다. 아래는 일반적인 옥탑방 지붕의 단면 구조를 층별로 정리한 것입니다.
지붕 슬래브 또는 컨테이너 금속 외피 — 외기 온도 변화를 직접 받는 층입니다.
단열재가 시공되는 구간. 두께가 얇거나 끊긴 부위는 국소 열교로 이어집니다.
단열층과 내부 마감 사이 습기 이동을 조절하는 구간으로, 시공 방식에 따라 유무가 다릅니다.
석고보드 등 실내에 노출되는 마감재. 결로는 대개 이 표면에서 관찰됩니다.
이 구조에서 단열층이 얇거나 시공 중 끊긴 구간이 있으면 그 부분의 내부 마감 표면 온도만 주변보다 낮아져 같은 방 안에서도 특정 자리에만 결로가 생기는 경우가 많습니다. 특히 지붕과 벽이 만나는 모서리, 점검구나 배관이 지나가는 자리는 단열 연속성이 끊기기 쉬운 지점입니다.
현장사진으로 보는 옥탑방 단열결로시공 사례
지붕 접점 구조가 다른 두 현장의 시공 전후 모습입니다.
컨테이너형 건물 외부 출입구

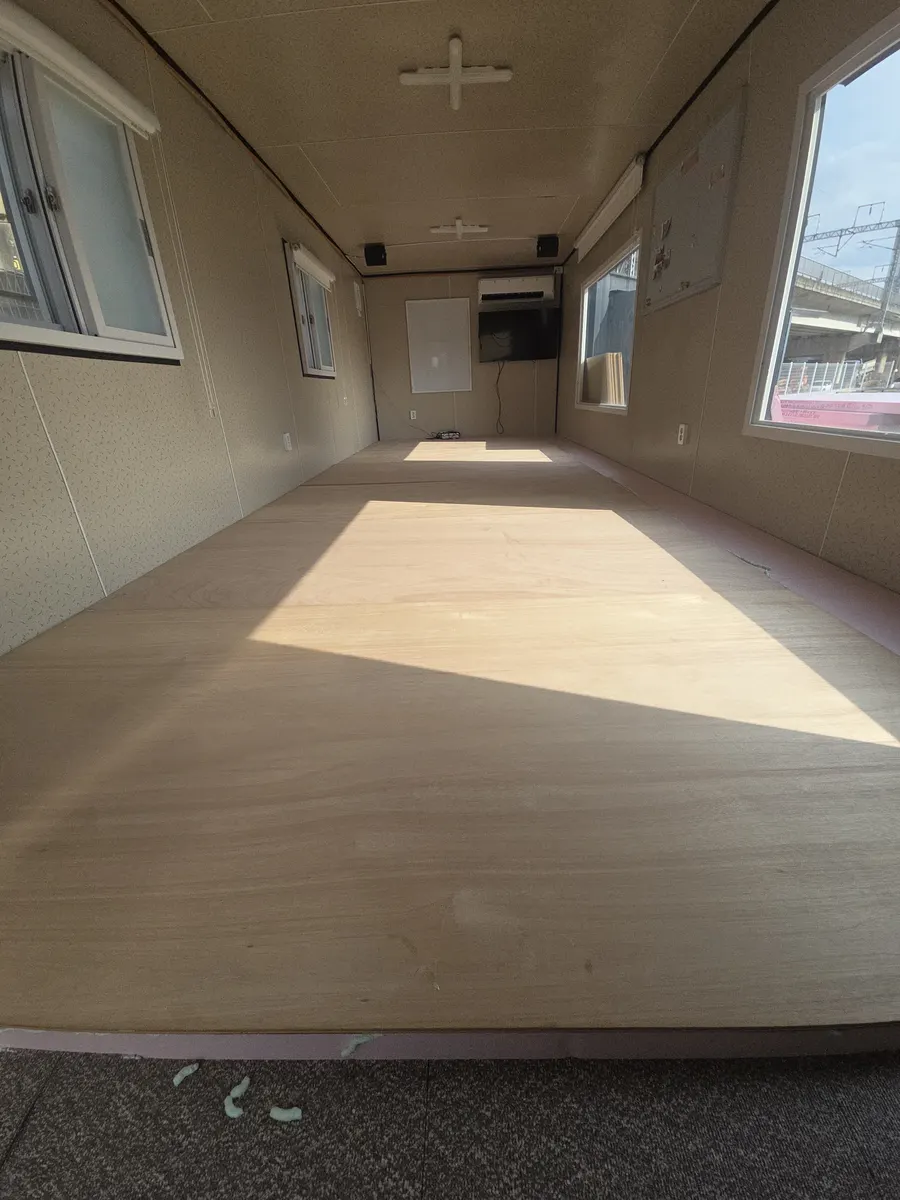

합판 바닥과 집기가 설치된 컨테이너 내부
녹색 벽면과 벽돌이 노출된 시공 초기 골조 상태
석고보드로 벽체 마감이 진행 중인 모습
일교차와 옥탑방 결로의 관계
옥탑방은 지붕이 외기와 직접 닿아 있어 일반 층보다 일교차의 영향을 크게 받습니다. 낮 동안 햇빛에 달궈진 지붕 슬래브가 밤에 급격히 식으면서 천장 표면 온도가 실내 이슬점 아래로 떨어지면 결로가 발생합니다. 이런 특성 때문에 옥탑방은 단열층의 연속성 확보가 다른 공간보다 더 중요합니다.
